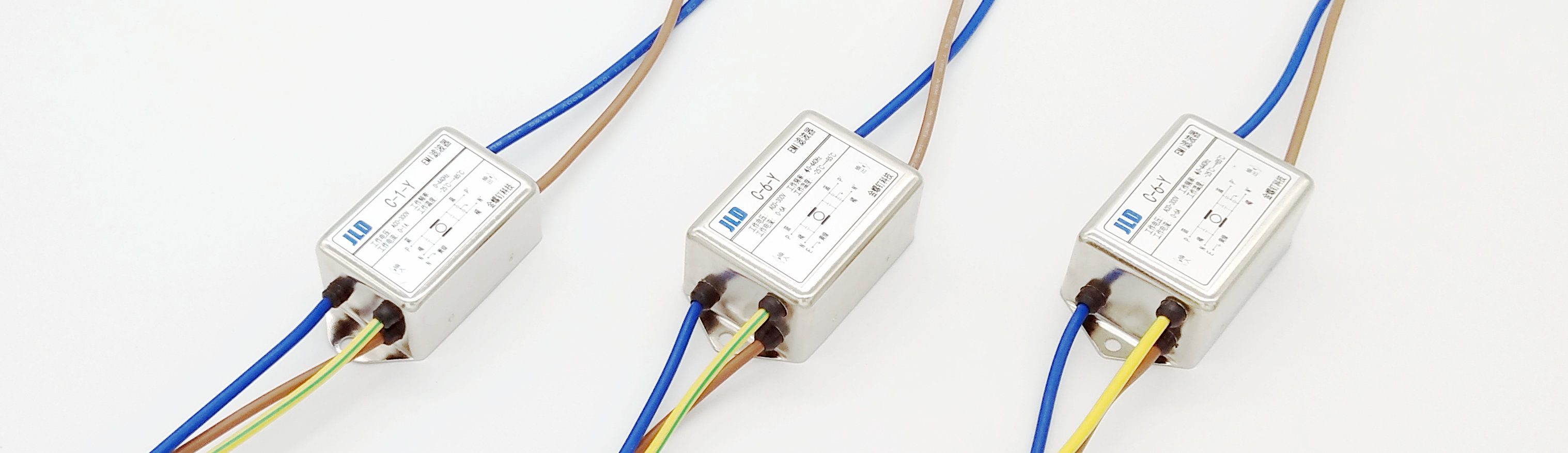

单相 C 系列 单级共模
特征：
1阶共模电路，体积小巧，价格低廉 ，安全可靠  1-400A
应用：
数字电路、仪器仪表、自动化设备、家电领域等单相设备


在国内进行3C认证中，GB9254是应用最普遍的EMC标准之一

GB9254-1998《信息技术设备的无线电骚扰限值和测量方法》等同于CISPR22：1997。适用于额定电压低于600V的数据处理设备办公设备、电子商用设备、电信设备等。

GB9254中对被测试设备分为A级和B级两类，并给出不同的骚扰限值。电源端口传导骚扰限值如下图。


图1  GB9254 传导骚扰 电源端口 A级限值 图2  GB9254 传导骚扰 电源端口 B级限值

以下一款干扰比较严重的500W变频电源的测试曲线。均超出了A级和B级限值。

图3   500W变频电源的测试曲线 A级限值超标 图4   500W变频电源的测试曲线 B级限值超标

图5是变频电源输入端口使用了金螺钉公司型号A-T4电源滤波器的测试曲线。符合GB9254标准B级限值。

图5   500W变频电源的测试曲线 B级限值合格

A-T4电源滤波器则为高性能产品，额定电压AC0-300V，额定电流4A。属于金螺钉A-T系列产品，专为GB9254、GB4843、EN55022、EN55011、CISPR22、CISPR11、FCC、VDE等标准要求的B级设备针对性所设计。电路上为2级共模 + 1级差模。设计上参考了日本与欧洲的成熟电路与结构优点，提升全频段的抑制性能，具有更强的全频段抑制能力。在确保以上各标准传导骚扰B级测试通过的同时，与普通滤波器相比，更有助于辐射骚扰测试、脉冲群EFT测试的通过，提高被测试设备的抗扰能力。同时具有较高的性价比。应用更为广泛。
