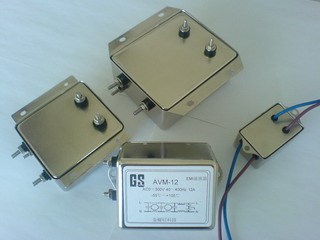

•1-40A
•单相交流输入滤波器
•小体积，低线路电阻，低损耗
•穿设备壳体引线，特别出线方位设计，增强整机屏弊效能
•符合传导发射标准GB9254，FCC，VDE要求
•符合GJB151-CE03，GJB151A-CE102标准
|
型号参数：
|
型号
|
AVM-1
|
AVM-2
|
AVM-4
|
AVM-8
|
AVM-12
|
AVM-20
|
AVM-30
|
AVM-40
|
||||||||||||||||||||||||||||||||||||
|
额定电流
|
1A
|
2A
|
4A
|
8A
|
12A
|
20A
|
30A
|
40A
|
||||||||||||||||||||||||||||||||||||
|
直流电阻
|
600mΩ
|
500mΩ
|
300mΩ
|
150mΩ
|
100mΩ
|
60mΩ
|
30mΩ
|
30mΩ
|
||||||||||||||||||||||||||||||||||||
|
外形图
|
B-引线
|
C-引线
|
D-螺栓
|
E-螺栓
|
F-螺栓
|
G-螺栓
|
H-螺栓
|
I-螺栓
|
||||||||||||||||||||||||||||||||||||
|
外形图
|
D-端子
|
E-端子
|
F-端子
|
G-端子
|
||||||||||||||||||||||||||||||||||||||||
|
外形图
|
D-焊片
|
E-焊片
|
F-焊片
|
G-焊片
|
||||||||||||||||||||||||||||||||||||||||
|
电路拓扑
|
3阶 双级共模
|
|||||||||||||||||||||||||||||||||||||||||||
|
额定电压
|
AC0-300V 40-440Hz
|
|||||||||||||||||||||||||||||||||||||||||||
|
绝缘耐压
|
AC2500V(L、N端对外壳，1分钟)
|
|||||||||||||||||||||||||||||||||||||||||||
|
绝缘电阻
|
≥1000MΩ(L、N端对外壳，DC2500V）
|
|||||||||||||||||||||||||||||||||||||||||||
|
温升
|
******25℃
|
|||||||||||||||||||||||||||||||||||||||||||
|
环境温度
|
-55℃~+105 ℃
|
|||||||||||||||||||||||||||||||||||||||||||
|
环境湿度
|
40℃ 95%
|
|||||||||||||||||||||||||||||||||||||||||||
|
振动
|
频率10-2000Hz,10g
|
|||||||||||||||||||||||||||||||||||||||||||
|
冲击
|
30g
|
|||||||||||||||||||||||||||||||||||||||||||
|
低气压
|
20000m
|
|||||||||||||||||||||||||||||||||||||||||||
|
三防
|
防盐雾，潮湿，霉菌
|
|||||||||||||||||||||||||||||||||||||||||||
电路原理：
|
插入损耗：
|
AVM-1 、AVM-2
|
AVM-4
|
AVM-8
|
|
|
|
|
|
|
AVM-12
|
AVM-20
|
AVM-30 、AVM-40
|
|
|
|
|
|
外 形 图：AVM
|
B 引线
|
C 引线
|
|
|
|
|
|
D 螺栓
|
D 端子
|
|
|
|
|
|
D 焊片
|
E 螺栓
|
|
|
|
|
|
E 端子
|
E 焊片
|
|
|
|
|
|
F 螺栓
|
F 端子 | |
|
|
|
| F 焊片 | G 螺栓 | |
|
|
|
| G 端子 | G 焊片 | |
|
|
|
| H 螺栓 | I 螺栓 | |
|
||
